1.1 产品简介

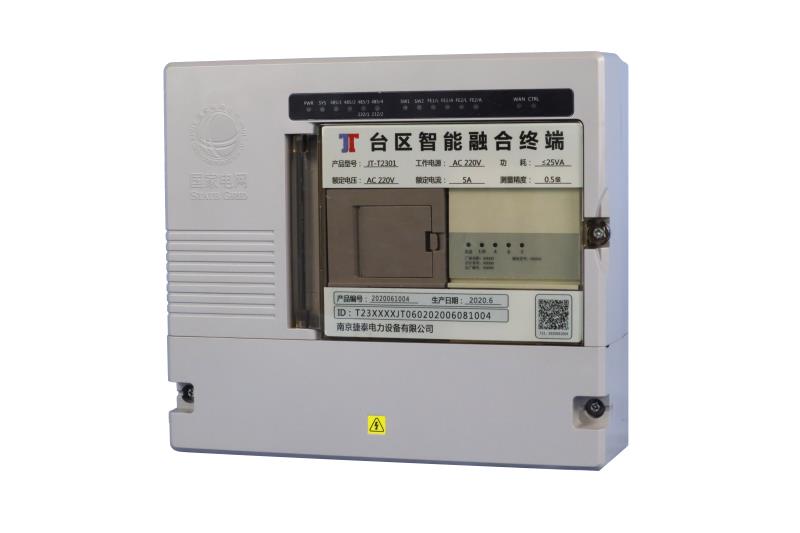

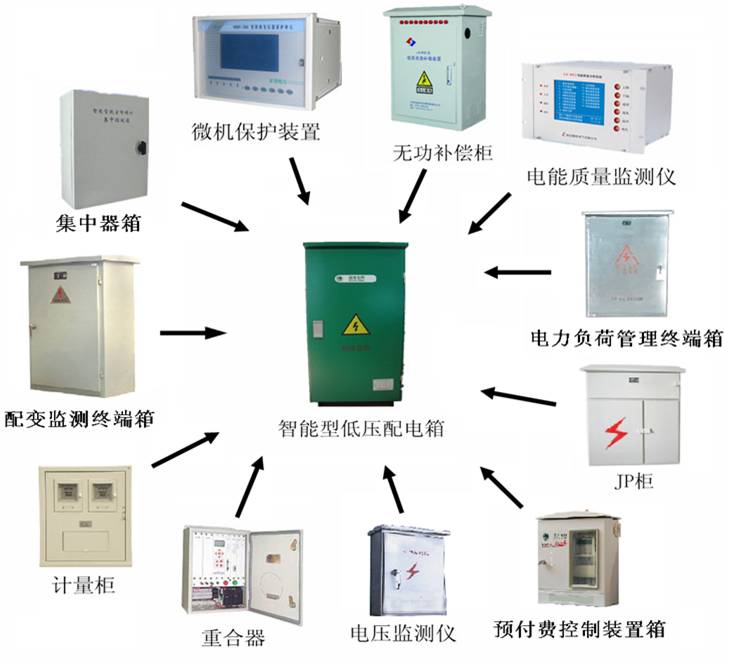

JT-T2301型台区智能融合终端是智慧物联体系“云管边端”架构的边缘设备,具备信息采集、物联代理及边缘计算功能,支撑营销、配电及新兴业务。采用硬件平台化、功能软件化、结构模块化、软硬件解耦、通信协议自适配设计,满足高性能并发、大容量存储、多采集对象需求,集配电台区供用电信息采集、各采集终端或电能表数据收集、设备状态监测及通讯组网、就地化分析决策、协同计算等功能于一体的智能化融合终端设备。
台区智能融合终端产品主控模块基于“国网芯”SCM701 主控芯片设计,采用 Cortex-A7 架构单芯 4 核处理器、主频 1.2GHz,外围集成 2GB DDR3 和 8GB FLASH 存储器,为硬件平台化奠定坚强基础,同时采用实时嵌入式 Linux 操作系统(Linux3.10),搭建了一个可靠性高、速度快、存储容量大、开放性强的智能配用电台区终端平台。
台区智能融合终端支持配电和用采系统通信协议,远程通信支持以太网、4G 公网及微功率无线的通信方式将数据分别上送配电主站和用采主站,下行通过电力线载波、RS-485 与电能表及一次设备进行通信,支持远程升级。外围功能模块采用专用通信、采集、计量、控制等芯片,配合低功耗 MCU 实现无线通信、电力线载波通信、状态量采集和控制等功能。计量采用工业级交流采集测量芯片 ATT7022E,保证了宽温度范围内的精度要求。
终端定位于低压配用电物联网核心,采用平台化硬件设计和边缘计算架构,支持就地化数据存储与决策分析。终端采用模块化、可扩展、低功耗、免维护的设计标准,适应复杂运行环境,具有高可靠性和稳定性。终端采用统一标准的系统开发环境,实现软、硬件解耦。终端功能以应用软件方式实现,满足配网业务的灵活、快速发展需求。
1.2执行标准
n 配电台区信息采集终端融合技术方案
n GB/T2423.1-2008 电工电子产品环境试验 第 2 部分:试验方法 试验A:低温
n GB/T2423.2-2008 电工电子产品环境试验 第 2 部分:试验方法 试验B:高温
n GB/T 2423.3 电工电子产品环境试验 第 2 部分:试验方法 试验 C: 恒温湿热方法
n GB/T 2423.9-2001 电工电子产品环境试验 第 2 部分:试验方法 试验 Cb:设备用恒定湿热
n GB-T 2423.10-2008 试验 Fc 和导则:振动(正弦)
n GB/T 4208 外壳防护等级(IP 代码)
n GB/T 5095 电子设备用机电元件基本试验规程及测量方法
n GB/T 11022 高压开关设备和控制设备标准的共用技术要求
n GB/T 13729 远动终端设备
n GB/T 14285 继电保护和安全自动装置技术规程
n GB/T 14285 继电保护和安全自动装置技术规程
n GB/T 14598 量度继电器和保护装置
n GB/T 15153 远动设备及系统
n GB/T 17626 电磁兼容试验和测量技术
n DL/T 645 多功能电能表通信协议
n DL/T 721 配电网自动化系统远方终端
n Q/GDW 1639-2014 配电自动化终端设备检测规程
n Q/GDW 1376.1-2013 电力用户用电信息采集系统通信协议 第 1 部分:主站与采集终端通信协议
n Q/GDW 1376.2-2013 电力用户用电信息采集系统通信协议 第 2 部分:集中器本地通信模块接口协议
n 国家电网公司配电自动化 DLT 634.5101-2002 规约实施细则
n 国家电网公司配电自动化 DLT 634.5104-2009 规约实施细则
n 国家发展和改革委员会第 14 号令《电力监控系统安全防护规定》
国家能源局国能安全[2015]36 号《电力监控系统安全防护总体方案》
